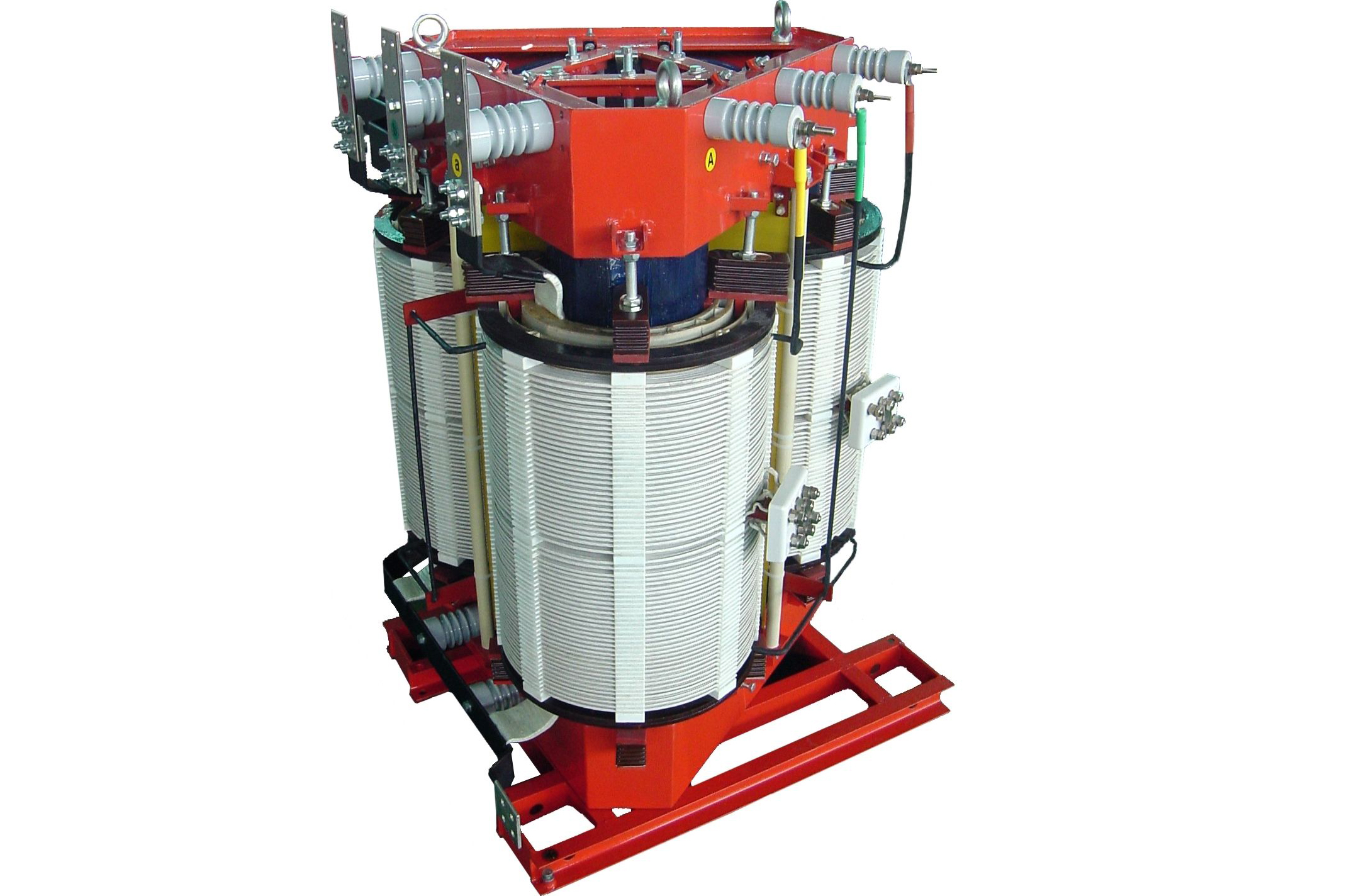

SG(B)11-RL系列C級立體卷鐵心干式變壓器引入美國專家發明立體卷鐵芯結構變壓器的專利技術，該C級立體卷鐵心干式變壓器配套國內行業專家開發的多邊形截面鐵芯技術，由我司自主研制的線圈繞制設備及工裝生產。采用美國UL認可的絕緣系統生產的C級立體卷鐵芯SGB11系列非包封型干式電力變壓器，具有結構更合理、安全、可靠、環保節能、防火防爆、防污防潮、過載能力強、體積小、維護簡單等優點。

    本產品設計先進、結構合理、外形美觀、主要性能指標均優于國內標準。最適用于防火要求高、負荷波動大、經常超負荷運行的環境中，適用于高層住宅、機場、車站、碼頭、地鐵、醫院、發電廠、冶金行業、購物中心、居民密集區及石油化工、核電站、核潛艇等場所。

產品規格：

SG(B)11-RL~100-2500KVA

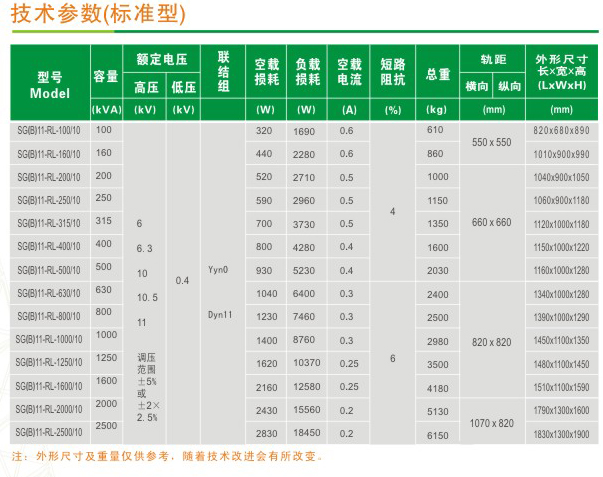

具體見技術參數

產品型號：

SG(B)11-RL系列

產品用途：

    本產品設計先進、結構合理、外形美觀、主要性能指標均優于國內標準。最適用于防火要求高、負荷波動大、經常超負荷運行的環境中，適用于高層住宅、機場、車站、碼頭、地鐵、醫院、發電廠、冶金行業、購物中心、居民密集區及石油化工、核電站、核潛艇等場所。

產品特點：

1、安全

變壓器采用美國杜邦公司NOMEX®紙為基礎的C級絕緣系統，耐熱等級為220℃，具有難燃、阻燃、自熄、無毒、防火等特點。

線圈不龜裂。采用先進的VPI設備和真空壓力浸漬技術，UL認可的高品質浸漬漆與NOMEX®紙形成混合絕緣系統，卓越的耐潮濕性能，使OVDT干式變壓器足以抵擋水份的侵入，并具備：

1.很高的抗張強度和抗撕裂強度。

2.很高的抗磨擦和抗割穿性能。

3.很高的抗壓強度，保證了在短路或其它機械應力的情況下，絕緣結構的穩定和堅固。

4.使產品具有卓越的耐潮濕性，防污、防塵、防霉、防鹽霧等性能極佳，更能承受熱沖擊，永不龜裂。

體積小重量輕。采用杜邦NOMEX®紙為主絕緣材料，并將其作為變壓器最熱點處的混合絕緣系統，產品的耐熱等級高，線圈結構為非包封敞開式，其散熱效果更佳，因而變壓器的體積小、

重量輕。

變壓器主絕緣NOMEX®紙有很低的介電常數（1.5-2.5），接近周圍空氣的介電常數（≈1），在同樣的承受同樣電場強度的情況下，采用NOMEX®紙比其它絕緣材料能承受更多的電場強度，

可以使空氣承受較低的電場強度，可相應地減少空氣絕緣距離，使這些部位可以有較小的尺寸，從而可相應減少變壓器外形尺寸。

NOMEX®芳香聚酰胺絕緣是全球公認的高品質電絕緣材料，其低的介電常數和冷卻介質間的電場分布更為均勻，使零局放成為可能。

其耐熱性：

1.在220℃溫度下, 保持長期穩定性。

2.在350℃溫度下, 可承受短期運行。

3.在很廣的溫度和濕度范圍內, 保持性能穩定。

4.在250℃溫度下, 不會熔融, 流動和助燃。

5.在750℃溫度下, 不會釋放有毒或腐蝕性氣體。

2、可靠

超負荷運行能力強，由于采用新結構、新材料、新工藝、散熱條件好、熱壽命長、過負荷能力強。

采用高品質電工絕緣材料NOMEX®紙，電氣絕緣和機械性能長期穩定，絕緣材料不易老化，耐收縮及抗壓縮，加上彈性特強，抗撕裂和磨蝕性能良好。因此可以確保變壓器即使在使用數年

之后線圈仍保持結構緊密，并且能夠承受短路的壓力。

3、環保

在制造、運輸、儲存、運行時都不會對環境造成污染。

線圈可分解回收處理，不會對環境造成危害，保護環境、符合潮流。

不會助燃，能阻燃、不會爆炸、750℃以下不會釋放出有害氣體。

噪音低?？蓾M足城市人口密集對噪音的更高要求。

4、節能

采用立體卷鐵心，在變壓器設計技術、鐵心結構、工藝改良上深入研究，使干式變壓器空載損耗、空載電流與負載損耗均有所下降，并可節約硅鋼片和銅材用量，達到用最少材料實現最

佳節能效果。

符合我國配電變壓器行業主要發展方向：一是節能化、小型化，二是智能化，三是環保，四是可靠性的提升。

產品的細節描述：

絕緣等級：C級

聯結組別：Dyn11,Yyn0

絕緣水平：LI75AC35/AC5

訂貨須知

● 訂貨時應說明型號、規格、數量、顏色、交貨日期及交貨方式；

● 變壓器類型及容量，若用戶無要求，將按我公司標準配置；

● 接線方案、電氣原理圖及對設備和原器件的要求；

● 如有特殊要求，雙方另行協商解決。
