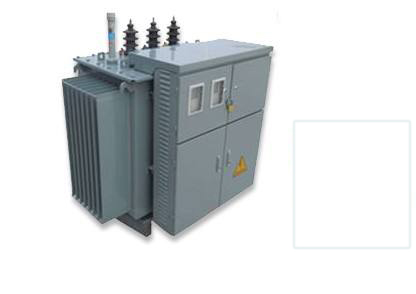

S11-M.T 10型自動調容調壓油浸式變壓器

•

產品介紹：

S11-M.T-□(□)/10型自動調容調壓油浸式變壓器是根據城、農網建設改造的要求，本著經濟、合理、安全、可靠的原則設計的自動調容調壓組合式變壓器。該產品適用與交流50HZ、額定電壓10/0.4KV智能化配電區，結構合理、實用性強、節能效果顯著，對于保障配電系統安全運行，提高供電質量具有深遠意義。

產品規格：

S11-M.T

產品的型號：

S11-M.T-200(63)/10，S11-M.T-315(100)/10

產品用途：

自動調壓調容變壓器主要用于季節性或晝夜負載變化幅度較大、平均負荷率低的城市居民區、商業區、工業區和農村電網等，有效解決了這些區域電能損耗大、電壓不穩的問題。適用于額定電壓10KV，容量630KVA及以下的配電臺區，使該配電臺區實現自動調壓、自動調容，與供電系統的后臺管理系統相配合，實現四遙功能。該配電臺區還具有三相有功不平衡高調節及分相無功自動補償。

產品賣點：

該系列產品是城網農網改造的主要替換產品，節能降耗環保，改善供電質量。產品通過優化設計，并且使用新材料和新工藝及新設備，保證了產品質量，提高了產品的電氣性能，節約了材料，提高了勞動生產率，降低了成本，使產品價格趨于下降。

產品特點：

1.自動調壓功能

變壓器本體油箱內配置調壓開關，在電壓波動時自動調節電壓高低，使變壓器低壓側電壓輸出穩定在合格范圍內，提升供電質量。調壓分接范圍為額定電壓的±5%。

2.自動調容功能

變壓器本體油箱內配置調容開關，在用電負荷時段高峰時自動將變壓器調整到大容量檔運行，在用電負荷時段低谷時自動將變壓器調整到小容量檔運行，有效降低變壓器損耗。

3.微機保護方式的過流級短路保護功能

線路或負荷出現過流、短路故障，變壓器neutral負控開關自動跳閘并遠程上傳報警信息，過流和速斷保護應采用微機保護方式，保護定值連續可調，便于配合各級保護設備進行定值的精確整定，保證故障線路停電不波及上級開關跳閘。

4.雙級漏電保護功能

低壓配電管理終端具有漏電保護功能，與變壓器本體內永磁機構真空開關和配電出線斷路器配合，具有進線和出線雙級漏電保護功能。

5.就地及遠程電動停送電功能

變壓器本體油箱內配置永磁機構真空開關，可實現就地電動停電、遠程無線遙控停送電功能。

6.無功補償功能要求

變壓器智能監控電源內配置低壓無功精細補償隔室，實現級差不大于1kvar的分相分級精細無功自動補償，采用共分結合優化補償方式，投切開關采用同步編碼開關組，具有投入無涌流，切除無弧光，投切無諧波污染的特點。

7.電能計量功能

設置獨立密封的計量隔室，密封的主進線直接進入計量隔室，通過母排進入其它隔室，配置一塊三相計量接線盒，預留兩塊三相電子式電表安裝位置。電表和計量電流互感器由用方自備。

8.GPRS無線“四遙”與配電監測

變壓器智能監控單元包含支持GPRS無線通訊和配電監測功能的低壓配電管理終端，可將監測數據和運行狀態實時遠傳后臺管理系統，支持GPRS方式遙控、遙信、遙調和遙測“四遙”功能。

產品細節描述：

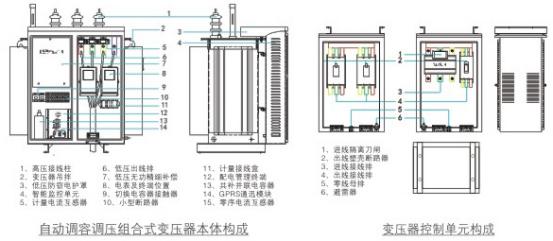

■產品構成

智能型組合變壓器本體有自動調容調壓變壓器本體和智能控制單元組成，采用自然通風方式，結構設計緊湊合理，雙桿安裝。

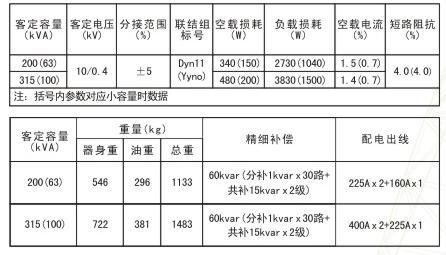

■技術參數

■適用環境

1.海拔高度：≤1000m

2.環境溫度：-25℃~+45℃,24小時內平均溫度不超過+35℃；

3.相對濕度：≤90%（25℃）

4.抗震能力：地面水平加速度0.5g，地面垂直加速度0.15g同時作用持續三個正弦波，安全系數1.67

5.最大風速：≤35m/s

6.安裝位置：戶外

7.污穢等級：≤III級

訂貨須知

● 訂貨時應說明型號、規格、數量、顏色、交貨日期及交貨方式；

● 變壓器類型及容量，若用戶無要求，將按我公司標準配置；

● 接線方案、電氣原理圖及對設備和原器件的要求；

● 如有特殊要求，雙方另行協商解決。
