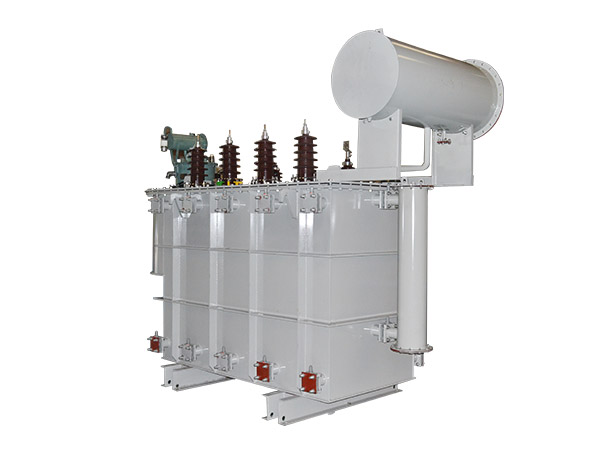

油浸式變壓器為避免結構件電位懸浮引起放電，鐵心必須接地，所有帶電部件與這些部件的絕緣均按對地絕緣設計制造。油浸式變壓器的鐵心接地只能一點接地，如果有兩點或兩點以上接地，則接地點之間可形成閉合回路，當主磁通穿過此閉合回路時，就會在其中產生循環電流，造成內部發熱事故。

油浸式變壓器鐵心接地方式：

1、小型變壓器在變壓器油箱內通過結構件和油箱連接。

2、大型變壓器通常將鐵心接地片通過套管從變壓器油箱引出，在變壓器油箱外部接地，這一結構是為了便于檢查鐵心的絕緣狀態。將外部接地打開，就可以使鐵心不接地，可以對鐵心進行絕緣檢測。
